Взрывозащищенные блоки ТЭНов (ТЭНБВ) необходимы в условиях, при которых во время работы могут образоваться взрывоопасные смеси паров и газов, а также для нагрева различных масел, нефтепродуктов, воды или тосола в электрических установках, работающих в зоне класса В-1а.
Взрывозащищенные блоки ТЭНов (ТЭНБВ) необходимы в условиях, при которых во время работы могут образоваться взрывоопасные смеси паров и газов, а также для нагрева различных масел, нефтепродуктов, воды или тосола в электрических установках, работающих в зоне класса В-1а.

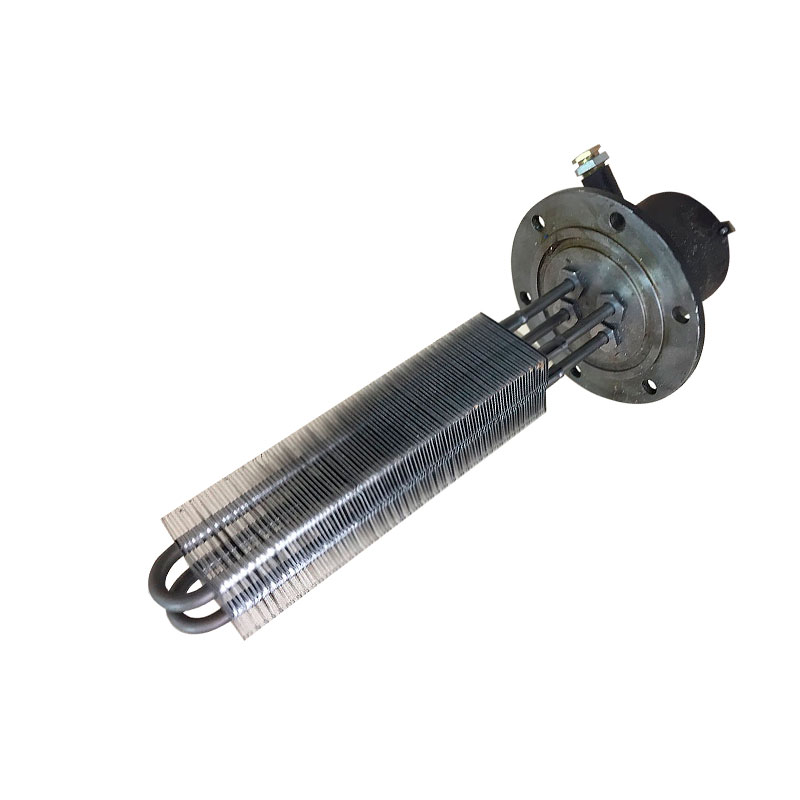

Конструктивно ТЭНБВ представляет собой группу из нескольких ТЭНов, герметично запрессованых в общий фланец, на котором располагаются специальные отверстия для крепления блока к емкости. На фланце, со стороны контактных выводов, находится взрывонепроницаемая оболочка из стальной трубы, её герметично приваривают к фланцу, сверху закрывая крышкой. К взрывонепроницаемой оболочке приваривается корпус вводного устройства. ТЭНБВ снабжен внутренними и внешними заземляющими зажимами, а также элементами уплотнения кабеля в корпусе вводного отверстия.
ТЭНБВ устанавливаются в ёмкость следующим образом: нагревательные элементы помещают в рабочую среду, снаружи оставляя только взрывонепроницаемую оболочку. Питания подключается к ТЭН с помощью кабеля в металлорукаве, через корпус вводного устройства непосредственно к контактным выводам ТЭН. При необходимости мы поставляем нагреватели в комплекте со шкафом управления.
При работе БЭВ уровень жидкости в емкости должен быть не менее 100 мм над активной частью ТЭН.
Взрывозащищенные блоки имеют маркировку по взрывозащите IExdIIBT4
Условия эксплуатации – нормированные для исполнения УХЛ третьей категории (ГОСТ 15150-69).
