Терморегулятор предназначен для управления обогревом систем технологических трубопроводов с помощью нагревательных лент и кабелей.

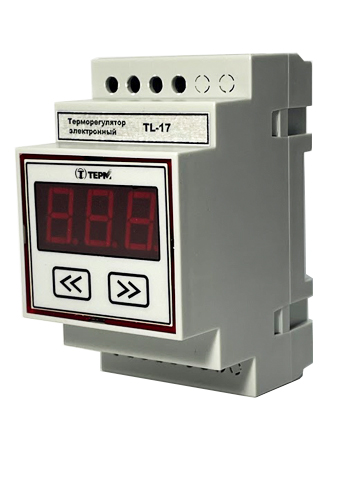

Терморегулятор TL-17 предназначен для поддержания температуры системы технологических трубопроводов разного диаметра.
Регулятор использует датчик температуры воздуха и датчик температуры поверхности трубы, устанавливаемый на трубопроводе с ожидаемыми максимальными теплопотерями.
Коэффициент мощности системы обогрева (время включенного и выключенного состояния) в интервале допустимых температур трубопроводов определяется исходя из текущей температуры воздуха и минимальной температуры, принятой в еплотехническом расчете (например, температура наиболее холодной пятидневки). При обогреве резистивными нагревателями может использоваться датчик температуры ленты, устанавливаемый на трубопроводе с ожидаемыми минимальными теплопотерями.
Технические характеристики
| Допустимая температура окружающего воздуха | от -20 до +40 °С |
| Максимальная относительная влажность воздуха | (при +25°С) 80% |
| Электропитание | ~ 220 +10%/-15% В 50 Гц |
| Максимально допустимый ток нагрузки через контакты реле 1 | 16 A |
| Диапазон регулирования температуры | от 0 до +130°С |
| Тип датчика температуры | TST-81, TST-85 |
| Масса | 190 г |
| Габариты | 50х90х65 мм |
* – В комплекте датчик температуры воздуха TST81.
|
Напряжение питания
|
~ 220 В +10 % / -15 %, 50 Гц |
|
Максимальный ток реле управления
|
16А |
|
Температура эксплуатации
|
-20 °C ... +40 °C |
|
Установка
|
DIN-рейка, 3 модуля |
|
Диапазон регулирования температуры
|
0°C ... +130 °C |
|
Типы применяемых датчиков
|
TST-81, TST-85 |
|
Гарантия производителя
|
1 год |
