Нагревательный кабель РНЛВ

Кабели постоянной мощности РНЛВ предназначены для применения для цепей, где длина  трубопроводов слишком велика для кабелей параллельного сопротивления. Цепи длиной до 3 км можно запитывать от одной точки подключения питания. Типовое применение – для процессов поддержания требуемой температуры сырой нефти или мазута в наземных или подземных магистральных трубопроводах.

Конструкция нагревательного кабеля

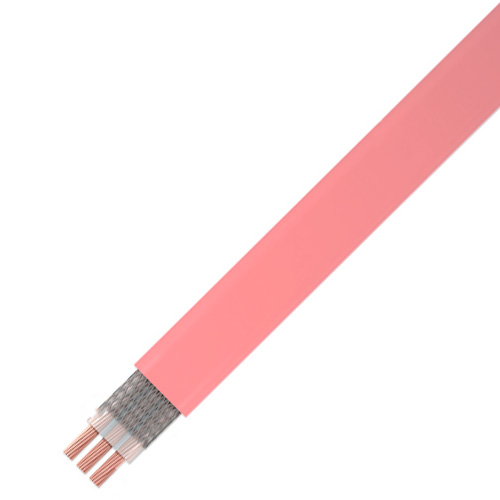

Нагревательный кабель представляет собой конструкцию из трех параллельных нагревательных жил из медной проволоки с изоляцией из кремнийорганической резины, поверх которой наложена оплетка из медной луженой проволоки, и оболочкой из кремнийорганической резины.

Исполнение

Размеры нагревательных жил выбираются так, чтобы обеспечить желаемое тепловыделение для требуемой длины цепи. Нагревательные кабели присоединяются непосредственно к трехфазной сети питания или, при необходимости, к специальному повышающему трансформатору.

Установка

Кабель РНЛВ может быть смонтирован непосредственно на трубе (вдоль или спирально) при наземной прокладке. При подземной прокладке нагревательные кабели монтируются в специальном кабель-канале под теплоизоляцией. Кабели поставляются удобной длины, например секциями по 200-300 м для последовательного соединения на месте.

Габариты

Система электропитания

Система электрообогрева питается либо от источника питания (специально разработанный повышающий трансформатор при напряжении питания выше 380 В), либо непосредственно от трехфазной сети через систему управления питанием. Мощность сети питания должна соответствовать мощности, потребляемой системой электрообогрева. Специально разработанная схема холодного запуска позволяет снизить пусковые токи.
