Нагреватели электрические врезные предназначены для разогрева жидкостей, включая нефтепродукты и водные растворы, в резервуарах и хранилищах на нефтеперерабатывающих, нефтехимических и других взрывоопасных производствах.

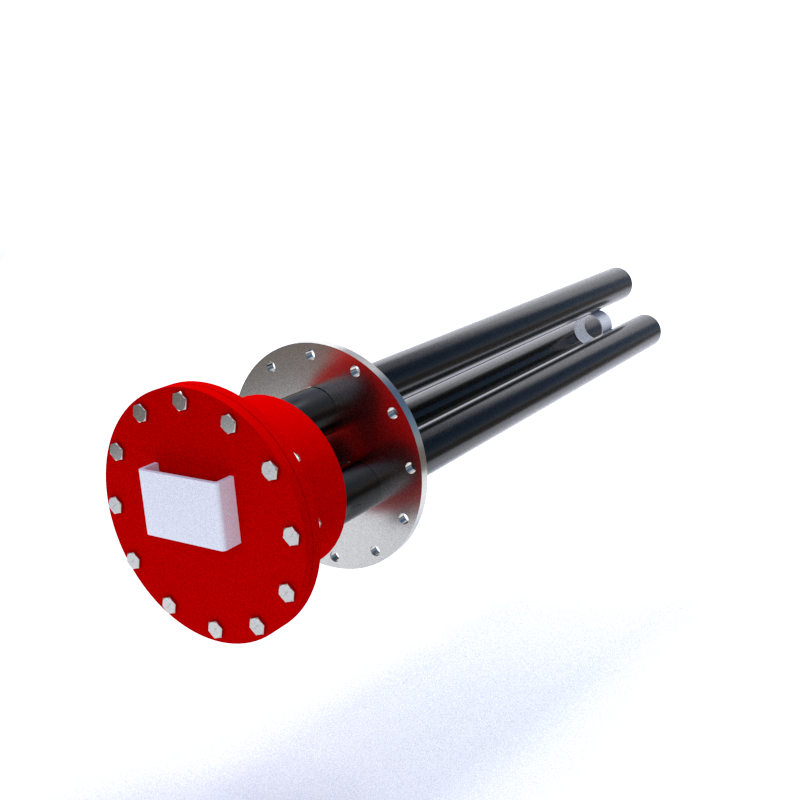

Нагреватели электрические врезные типа НТВЕх предназначены для разогрева жидкостей, включая нефтепродукты и водные растворы, в емких резервуарах и хранилищах на нефтеперерабатывающих, нефтехимических и других взрывоопасных производствах. Нагреватели НТВЕх предназначены для разогрева светлых и темных нефтепродуктов, включая сырую нефть, нефтешламы, дизельное топливо, битумы, мазуты, масла, а также иных агрессивных сред.
Область применения нагревателей НТВЕх – взрывоопасные зоны помещений и наружных установок согласно ГОСТ Р 51330.13-99 (МЭК 60079-14-96), гл. 7, 3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах в макроклиматических районах с умеренным и холодным климатом.
Взрывозащита нагревателей вида "взрывонепроницаемая оболочка" обеспечивается следующими средствами:
- Заключение нагревателя во взрывонепроницаемую оболочку, которая выдерживает давление взрыва внутри оболочки и исключает передачу взрыва во внешнюю среду согласно ГОСТ Р 52350.0-2005.
- Ограничение температуры нагрева наружных частей нагревателя в пределах температурного класса Т3 за счет термовыключателей и стабилизированной конструкции элементов нагревателя. Сигналы термовыключателей обрабатываются посредством шкафа управления типа ШУ-ТЕРМ, который обеспечивает подачу силового питания на нагреватели, контроль температуры нагреваемой среды, контроль состояния и защиту нагревателей.
- Высокой степенью механической прочности по ГОСТ Р 52350.0-2005.
Нагреватели электрические врезные типа НТВЕх устанавливаются в боковой стенке резервуара посредством сварного соединения или через фланец.
Съемные нагревательные элементы не контактируют с нагреваемой средой, т.к. защищены трубной оболочкой из нержавеющей или низкоуглеродистой стали. Поэтому ремонт или замена нагревательных элементов не требует опорожнения резервуара.
Нагреватели различаются количеством электронагревательных элементов, длиной, диаметром и мощностью. Условное обозначение нагревателя состоит из его наименования, потребляемой мощности, длины нагревательной части, количества керамических электронагревателей и обозначения материала нагревателя (см. таблицу).
| Вариант исполнения (*) | Габаритные размеры | Типоразмер присоединительного фланца | Кол-во трубных нагревателей | Масса, кг (**) | Мощность, кВт | |
|---|---|---|---|---|---|---|
|
НТВЕх-2-1-1 |
1100 |
215 |
Ду100 Ру10 |
1 |
27 |
2 |
|
НТВЕх-3-1-1,5 |
1600 |
215 |
Ду100 Ру10 |
1 |
33 |
3 |
|
НТВЕх-3-1-3 |
3100 |
215 |
Ду100 Ру10 |
1 |
41 |
3 |
|
НТВЕх-4-1-2 |
2100 |
215 |
Ду100 Ру10 |
1 |
35 |
4 |
|
НТВЕх-4-1-3 |
3100 |
215 |
Ду100 Ру10 |
1 |
41 |
4 |
|
НТВЕх-6-1-3 |
3100 |
215 |
Ду100 Ру10 |
1 |
41 |
6 |
|
НТВЕх-8-1-4 |
4100 |
215 |
Ду100 Ру10 |
1 |
46 |
8 |
|
НТВЕх-6-3-1 |
1100 |
335 |
Ду200 Ру10 |
3 |
52 |
6 |
|
НТВЕх-9-3-1,5 |
1600 |
335 |
Ду200 Ру10 |
3 |
61 |
9 |
|
НТВЕх-12-3-2 |
2100 |
335 |
Ду200 Ру10 |
3 |
72 |
12 |
|
НТВЕх-15-3-2,5 |
2600 |
335 |
Ду200 Ру10 |
3 |
83 |
15 |
|
НТВЕх-18-3-3 |
3100 |
335 |
Ду200 Ру10 |
3 |
90 |
18 |
|
НТВЕх-24-3-4 |
4100 |
335 |
Ду200 Ру10 |
3 |
99 |
24 |
|
НТВЕх-12-6-1 |
1100 |
390 |
Ду250 Ру10 |
6 |
77 |
12 |
|
НТВЕх-18-6-1,5 |
1600 |
390 |
Ду250 Ру10 |
6 |
86 |
18 |
|
НТВЕх-24-6-2 |
2100 |
390 |
Ду250 Ру10 |
6 |
112 |
24 |
|
НТВЕх-32-6-3 |
3100 |
390 |
Ду250 Ру10 |
6 |
150 |
32 |
|
НТВЕх-36-6-3 |
3100 |
390 |
Ду250 Ру10 |
6 |
150 |
36 |
Примечание:
* По требованию заказчика вариант исполнения нагревателя, может изготавливаться из стали марок:
1. Низкоуглеродистая сталь Ст.3-Ст.20
2. Холодостойкой стали 09Г2С или аналогичной
3. Нержавеющая сталь 08Х18Н10 или 12Х18Н10Т
Элемент оболочки для датчиков, изготавливаются для всех типов нагревателей из стали марки 12Х18Н10Т.
** Масса нагревателей зависит от варианта исполнения
|
Напряжение питающей сети, В
|
220/380В |
|
Номинальная мощность, кВт
|
2-36 |
|
Удельная поверхностная мощность, Вт/кв.см, не более
|
1,1 |
|
Взрывоопасные смеси по ГОСТ
|
категории IIA, IIB группы Т2...Т6 |
|
Вид взрывозащиты
|
взрывонепроницаемая оболочка "d" |
|
Маркировка взрывозащиты
|
1ExdllBT3X |
|
Материал оболочки нагревательных элементов
|
Ст.3, 09Г2С, AISI304, AISI321, AISI316 |
|
Общий вес
|
от 28 до 180кг |
