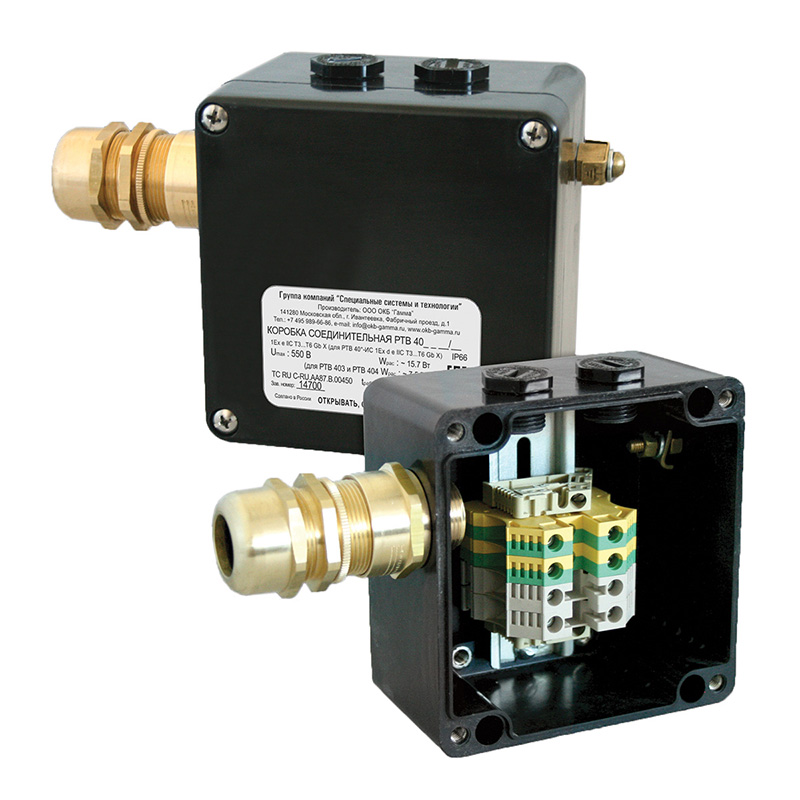

Коробка соединительная предназначена для подключения к силовой сети высокотемпературного электрического нагревательного кабеля с минеральной изоляцией.
Коробки РТВ 406 крепятся на стене здания, на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. Выбор места крепления также зависит от температуры обогреваемого объекта (трубопровода). При температуре трубопровода свыше 200 °С рекомендуется установка коробки на стене здания или на близлежащей металлоконструкции. Коробка позволяет выполнить подключение одной секции нагревательного кабеля.
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозийную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм2.
|
Рабочий диапазон температур окружающей среды
|
-60...+55 °С |
|
Температурная группа взрывоопасной зоны
|
Т6 |
|
Климатическое исполнение и категория УХЛ1 размещения
|
по ГОСТ 1515069 |
|
Степень пылевлагозащиты
|
IP66 |
|
Маркировка взрывозащиты
|
1Ex e IIC T3…T6 Gb X |
|
Максимальное напряжение
|
до 550 В |
|
Максимальный ток
|
до 50 А |
|
Габаритные размеры
|
122×120×91,5 мм |
|
Общий вес
|
1,2 кг |
|
Гарантия производителя
|
36 месяцев |
