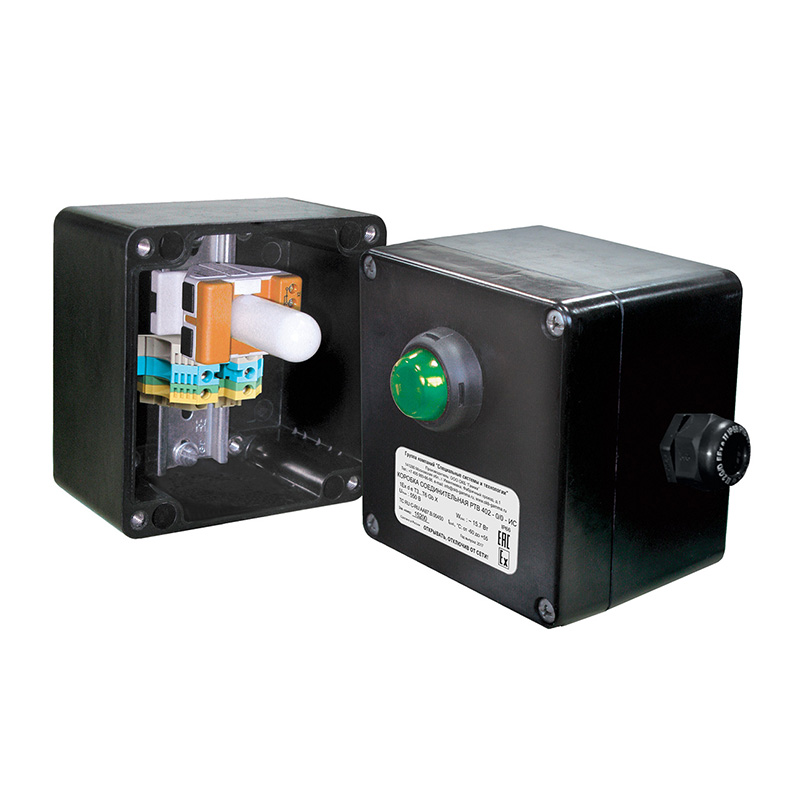

Соединительная коробка предназначена для индикации наличия напряжения на нагревательной секции на базе нагревательных кабелей* и для подключения нагревательных кабелей к силовой части, в том числе во взрывоопасных зонах.
Коробки РТВ 402-ИС крепятся на стене здания, на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. Коробка позволяет выполнить подключение одной нитки нагревательной ленты к силовому кабелю и двух ниток, если коробка используется в качестве промежуточного разветвителя.
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозийную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм2.
Световая лампа со сверхярким светодиодом сигнализирует о наличии напряжения в конце нагревательной секции.
Светодиод зеленого цвета имеет длительный срок службы и виден с любого угла, в том числе при прямом попадании солнечных лучей.
Световая лампа со сверхярким светодиодом сигнализирует о наличии напряжения в конце нагревательной сети.
Светодиод зеленого цвета имеет длительный срок службы и виден с любого угла, в том числе при попадании солнечных лучей.
|
Рабочий диапазон температур окружающей среды
|
-60...+55 °С |
|
Температурная группа взрывоопасной зоны
|
Т6 |
|
Климатическое исполнение и категория УХЛ1 размещения
|
по ГОСТ 1515069 |
|
Степень пылевлагозащиты
|
IP66 |
|
Маркировка взрывозащиты
|
1Ex e IIC T3…T6 Gb X |
|
Максимальное напряжение
|
до 550 В |
|
Максимальный ток
|
до 50 А |
|
Габаритные размеры
|
122×120×91,5 мм |
|
Общий вес
|
1,2 кг |
|
Гарантия производителя
|
36 месяцев |
