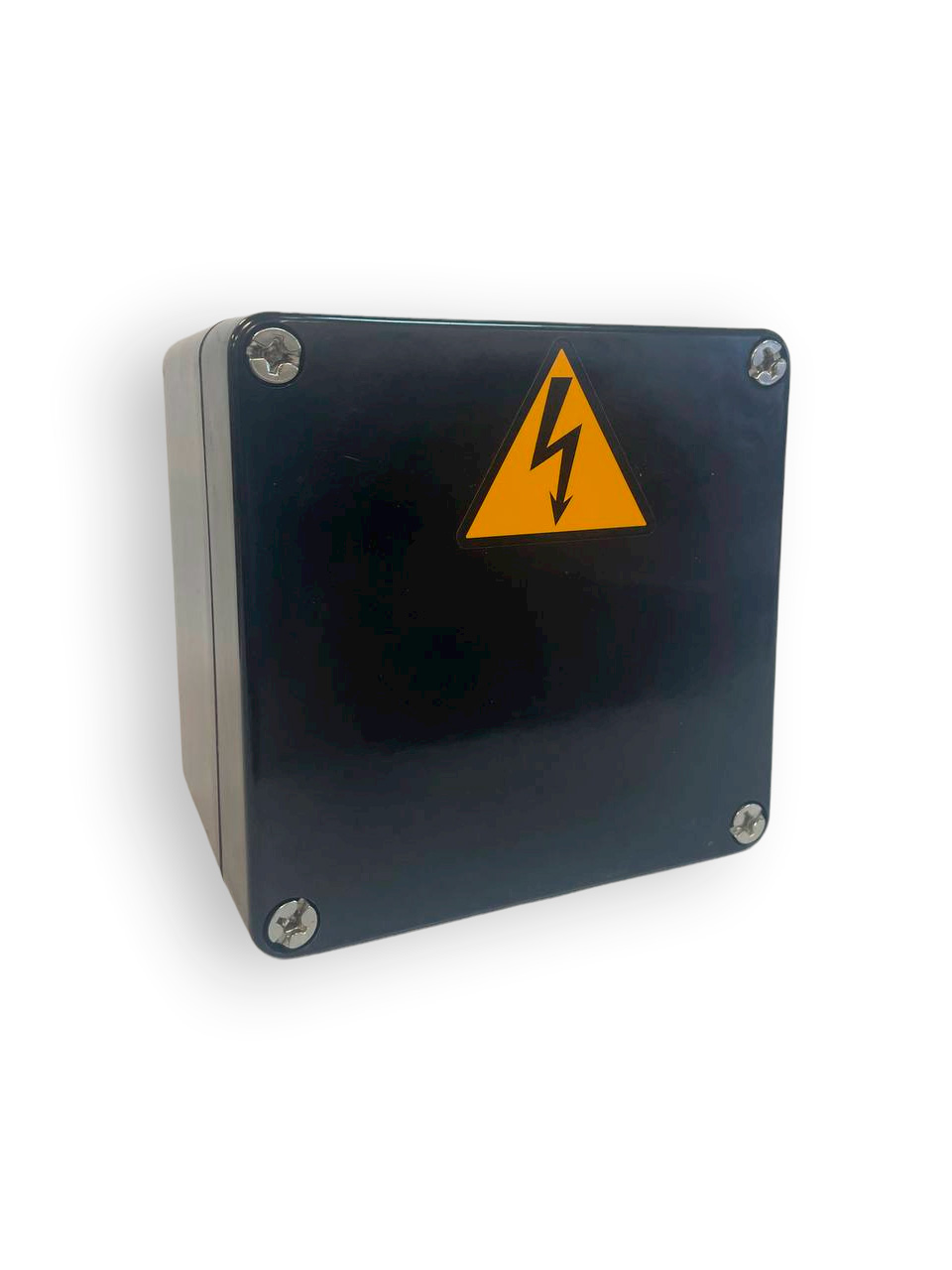

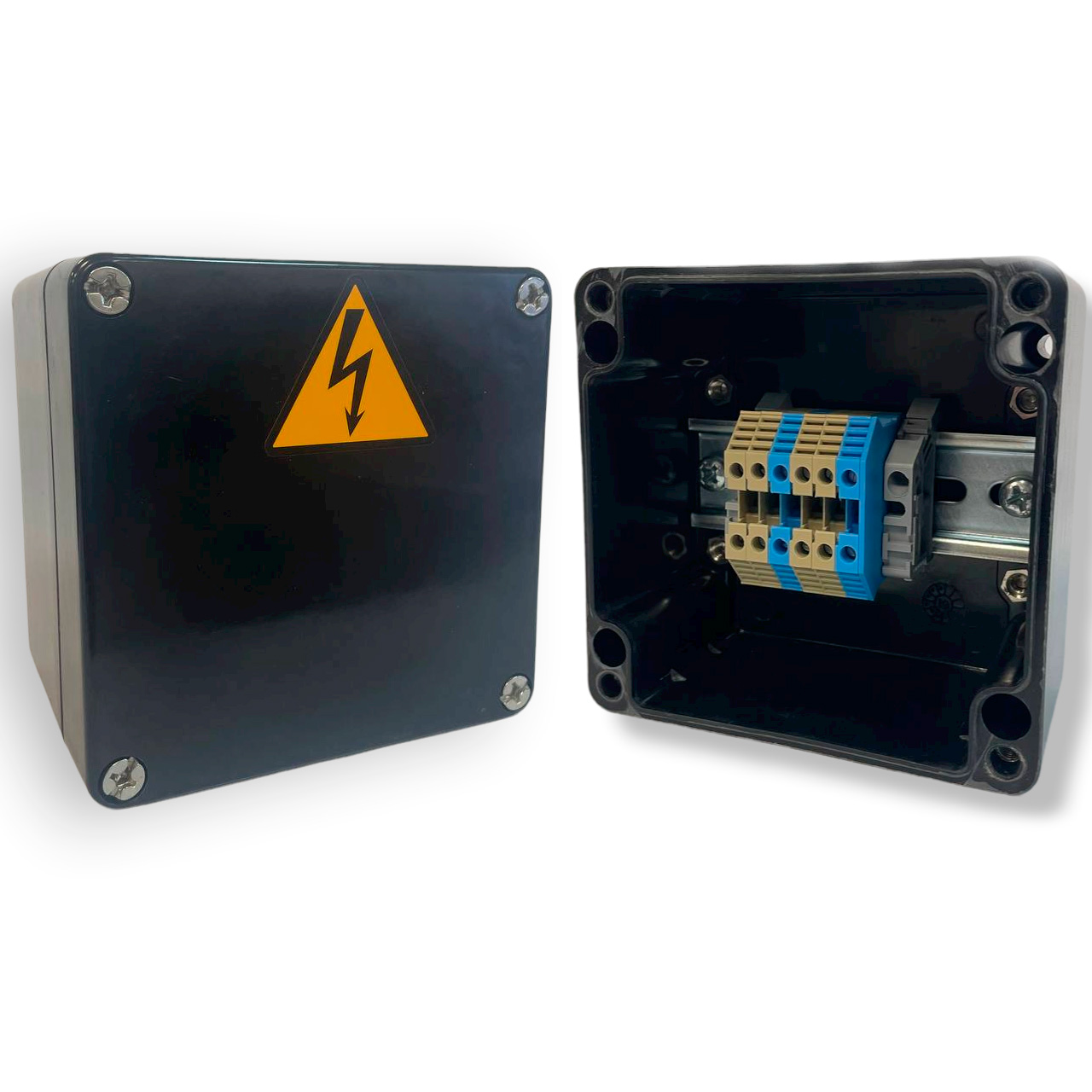

Соединительная коробка для подключения системы электрообогрева.
Коробки МР120 крепятся на стене здания, на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. Коробка позволяет выполнить подключение одного или двух кабелей управления, подключение до трех датчиков температуры (требуется уплотнение с двумя отверстиями) и вывод до двух датчиков температуры.
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозийную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.

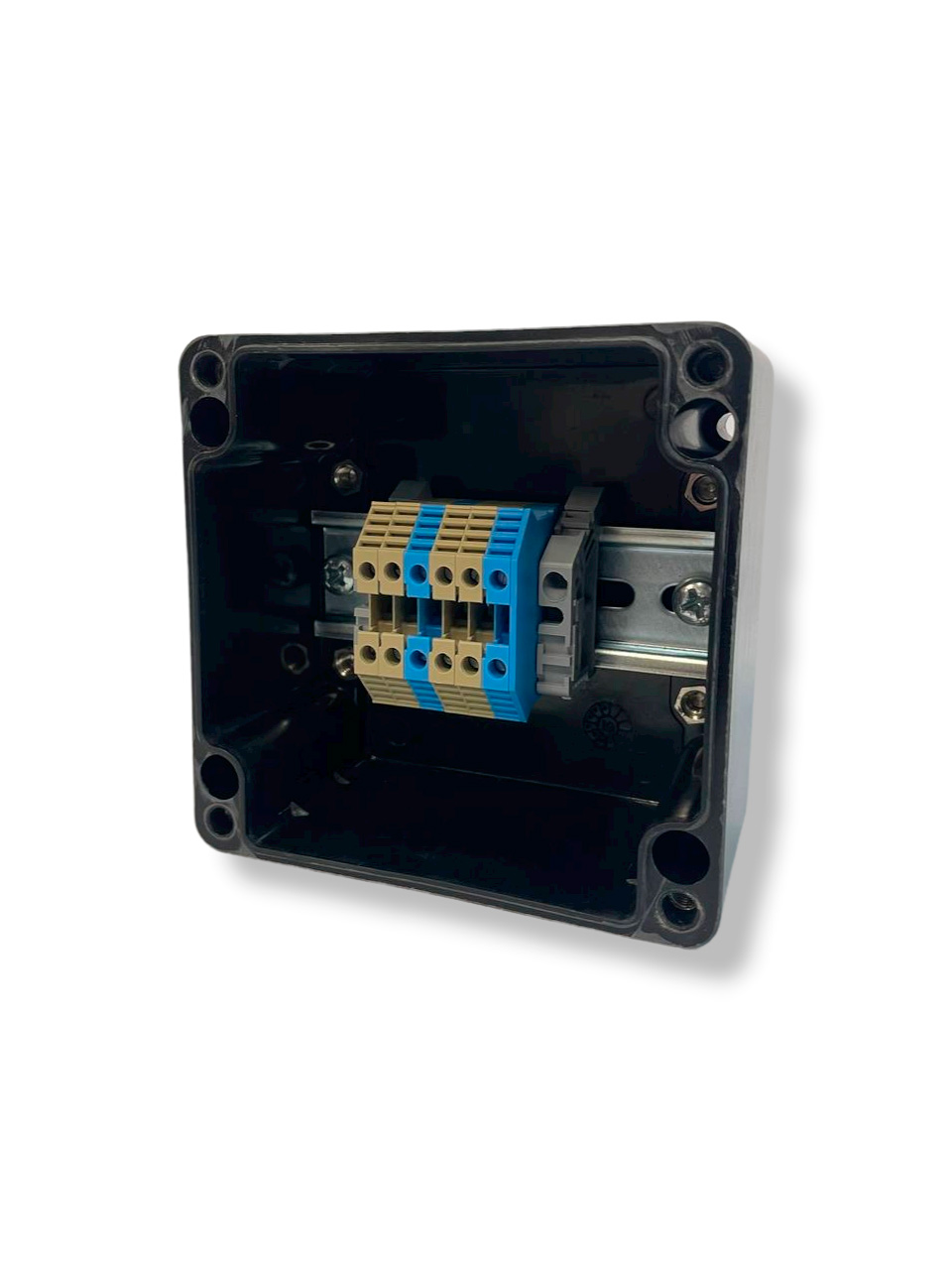

Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм2. Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами, а также с различными видами маркировки взрывозащиты — вида e (повышенная надежность) и вида ia (искробезопасная электрическая цепь).
Подключаемые нагревательные кабели с места выхода из коробки до места входа в теплоизоляцию могут быть дополнительно защищены устройством механической защиты. Устройство механической защиты нагревательно кабеля имеет исполнение на основе металлорукава в ПВХ изоляции (РШ) или на основе гофрированной стальной трубы (РС). При оборудовании соединительной коробки устройством механической защиты в состав коробки дополнительно входят специальные кабельные вводы для возможности осуществления подключения.
|
Рабочий диапазон температур окружающей среды
|
-60...+50 °С |
|
Климатическое исполнение и категория УХЛ1 размещения
|
по ГОСТ 1515069 |
|
Степень пылевлагозащиты
|
IP66 |
|
Максимальное напряжение
|
до 550 В |
|
Максимальный ток
|
до 21 А |
|
Габаритные размеры
|
122×120×91,5 мм |
|
Общий вес
|
1,55 кг |
|
Гарантия производителя
|
12 месяцев |
